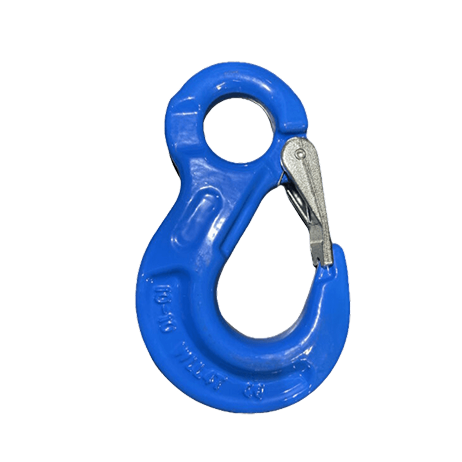

Gancho Olhal com Trava (GOT) para Corrente Grau 10

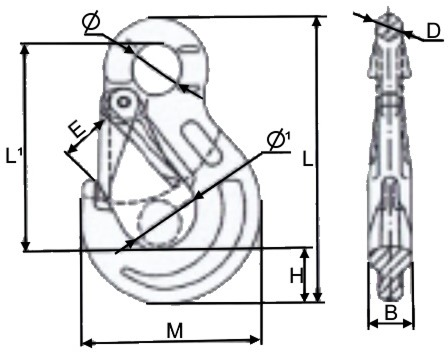

Dimensões
| Código de Referência | Dimensão da Corrente (mm) | Dimensões (mm) | Carga Máxima de Trabalho (Ton) | Peso (kg) | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| B | D | E | H | ø | ø¹ | M | L | L¹ | ||||
| GOT-1006 | 6 | 16,5 | 10,0 | 18,5 | 21,0 | 20,5 | 20,0 | 68,0 | 111,0 | 80,0 | 1,40 | 0,32 |
| GOT-1008 | 7-8 | 17,0 | 11,0 | 25,0 | 27,0 | 25,0 | 26,4 | 87,0 | 137,0 | 99,0 | 2,50 | 0,60 |
| GOT-1010 | 10 | 24,0 | 16,0 | 29,5 | 33,0 | 32,0 | 30,0 | 105,0 | 170,0 | 106,0 | 4,00 | 1,20 |
| GOT-1013 | 13 | 33,0 | 19,0 | 38,0 | 43,5 | 43,0 | 40,0 | 138,0 | 219,0 | 156,5 | 6,70 | 2,20 |
| GOT-1016 | 16 | 40,0 | 24,5 | 46,0 | 50,0 | 51,0 | 50,0 | 158,0 | 260,0 | 185,5 | 10,00 | 3,50 |
| GOT-1020 | 18-20 | 48,0 | 27,0 | 50,0 | 56,0 | 55,0 | 63,0 | 190,0 | 298,0 | 215,0 | 16,00 | 6,20 |
| GOT-1022 | 22 | 50,0 | 29,0 | 64,0 | 62,0 | 60,0 | 70,0 | 214,0 | 330,0 | 239,0 | 19,00 | 11,50 |
| GOT-1026 | 26 | 60,0 | 35,0 | 70,0 | 75,0 | 70,0 | 77,0 | 245,0 | 376,0 | 265,0 | 26,50 | 12,20 |
| GOT-1032 | 32 | 71,0 | 39,0 | 82,0 | 89,0 | 81,5 | 77,0 | 270,0 | 458,0 | 331,0 | 40,00 | 17,50 |
