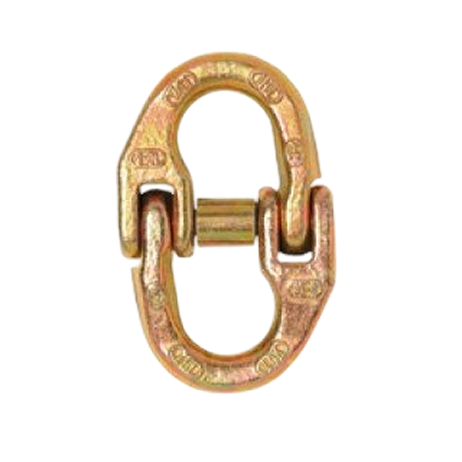

TWNI1320 – Elo de Ligação TWNI1320 para Corrente Grau 8

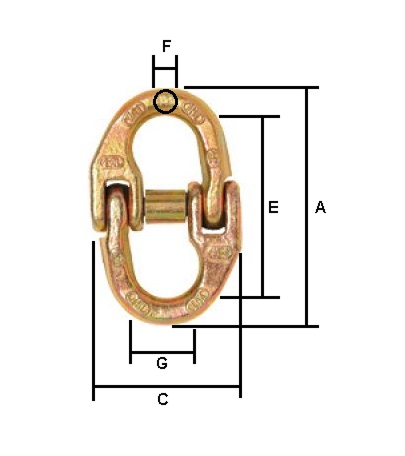

Dimensões
| Código de Referência | Dimensão da corrente (mm) | Dimensões (mm) | Carga Máxima de Trabalho | Peso (kg) | |||||
|---|---|---|---|---|---|---|---|---|---|
| E | G | A | C | B | F | ||||
| TWNI1320-6 | 6 | 46 | 15 | 62 | 42 | 11 | 6 | 1,12 | 0,07 |
| TWNI1320-8 | 8 | 56 | 20 | 78 | 55 | 14 | 9 | 2,00 | 0,16 |
| TWNI1320-10 | 10 | 69 | 25 | 93 | 68 | 18 | 12 | 3,15 | 0,30 |
| TWNI1320-13 | 13 | 84 | 30 | 116 | 75 | 23 | 15 | 5,30 | 0,60 |
| TWNI1320-16 | 16 | 102 | 35 | 146 | 97 | 26 | 19 | 8,00 | 1,20 |
| TWNI1320-18 | 18 | 122 | 36 | 165 | 110 | 31 | 22 | 10,00 | 1,86 |
| TWNI1320-20 | 20 | 134 | 45 | 185 | 122 | 36 | 26 | 12,50 | 2,33 |
| TWNI1320-22 | 22 | 145 | 46 | 198 | 132 | 38 | 26 | 15,00 | 3,16 |
| TWNI1320-26 | 26 | 164 | 55 | 225 | 156 | 44 | 30 | 21,20 | 5,00 |
| TWNI1320-32 | 32 | 192 | 65 | 268 | 192 | 55 | 37 | 31,50 | 9,33 |
