Tabela Destorcedor Galvanizado Olhal Manilha
Norma Federal Specification RR-C-271G, Type VII, Class3

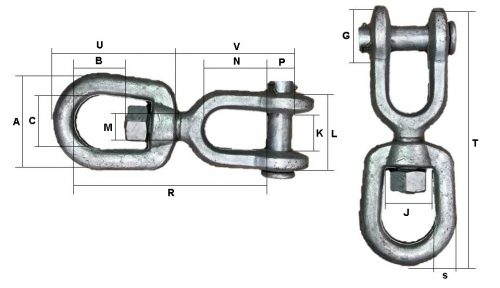

| Código de Referência | s | Carga de Trabalho (ton) | Dimensões (mm) | |||||||||||||
| A | B | C | G | J | K | L | M | N | P | R | T | U | V | |||
| DGIOM - 1/4 | 1/4" | 0,385 | 31,75 | 17,52 | 19,05 | 17,52 | 17,52 | 11,93 | 26,20 | 7,87 | 22,40 | 6,35 | 66,80 | 85,90 | 42,90 | 42,90 |
| DGIOM - 5/16 | 5/16" | 0,567 | 41,40 | 20,57 | 25,40 | 20,57 | 20,57 | 12,70 | 28,70 | 9,65 | 22,40 | 7,87 | 74,70 | 98,60 | 52,30 | 46,00 |
| DGIOM - 3/8 | 3/8" | 1,020 | 50,80 | 23,87 | 31,75 | 25,40 | 25,40 | 16,00 | 35,80 | 12,70 | 26,90 | 9,65 | 92,20 | 121,00 | 63,50 | 57,00 |
| DGIOM - 1/2 | 1/2" | 1,632 | 63,50 | 33,27 | 38,10 | 33,27 | 33,27 | 19,05 | 44,50 | 16,00 | 33,30 | 12,70 | 114,00 | 154,00 | 81,00 | 73,20 |
| DGIOM - 5/8 | 5/8" | 2,358 | 76,20 | 39,62 | 44,45 | 41,40 | 38,10 | 23,87 | 52,30 | 19,10 | 38,10 | 16,00 | 135,00 | 186,00 | 98,60 | 87,40 |
| DGIOM - 3/4 | 3/4" | 3,265 | 88,90 | 44,45 | 50,80 | 47,75 | 47,75 | 28,70 | 64,30 | 22,40 | 44,50 | 19,10 | 154,00 | 211,00 | 109,00 | 102,00 |
| DGIOM - 7/8 | 7/8" | 4,536 | 101,60 | 52,32 | 57,15 | 54,10 | 54,10 | 30,22 | 69,90 | 25,40 | 52,30 | 22,40 | 178,00 | 242,00 | 127,00 | 115,00 |
| DGIOM - 1 | 1" | 5,670 | 114,3 | 58,67 | 63,50 | 66,80 | 60,45 | 44,45 | 94,50 | 28,70 | 71,40 | 28,70 | 217,00 | 297,00 | 146,00 | 151,00 |
| DGIOM - 1 1/4 | 1 1/4" | 8,164 | 144,52 | 68,32 | 79,50 | 84,07 | 76,20 | 52,32 | 109,00 | 35,10 | 71,40 | 35,10 | 240,00 | 334,00 | 171,00 | 162,00 |
| DGIOM - 1 1/2 | 1 1/2" | 20,502 | 177,81 | 106,43 | 101,60 | 143,00 | 101,60 | 73,152 | 152,00 | 57,20 | 113,00 | 57,20 | 374,00 | 529,00 | 254,00 | 275,00 |
