Tabela Tensionador de Corrente Tipo Catraca

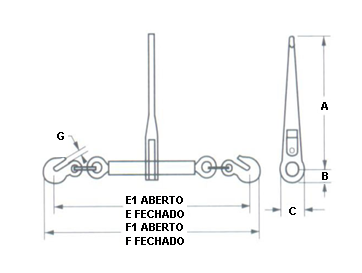

Referência | Carga de Trabalho (ton.) | Dimensões (mm) | Peso por Peça (kg) | |||||||
A | B | C | E | E1 | F | F1 | G | |||
TCCI - 6 ~ 8 | 0,99 | 181,86 | 22,61 | 44,96 | 411,99 | 540,00 | 451,87 | 579,88 | 8,89 | 1,60 |
TCCI - 8 ~ 10 | 2,45 | 353,57 | 33,02 | 66,04 | 575,06 | 778,26 | 641,10 | 844,30 | 12,95 | 4,76 |
TCCI - 10 ~ 13 | 4,17 | 353,57 | 33,02 | 66,04 | 612,90 | 816,10 | 686,82 | 890,02 | 14,99 | 5,85 |
TCCI - 13 ~ 16 | 5,90 | 353,57 | 33,02 | 66,04 | 646,43 | 875,03 | 763,78 | 966,98 | 18,80 | 6,52 |
