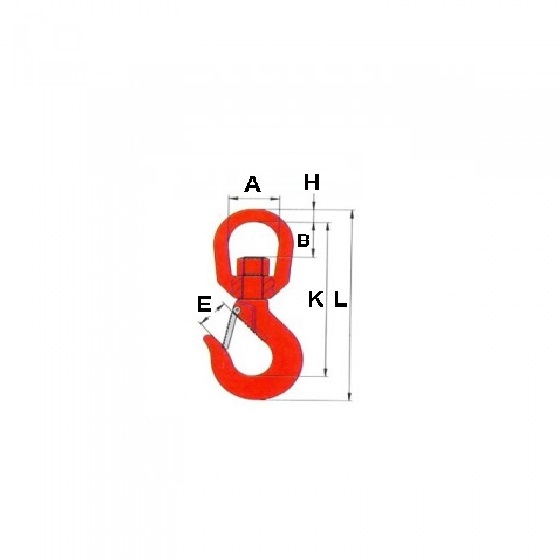

Tabela do Gancho Forjado Giratório
Coeficiente de Segurança 5:1
Código de Referência | Dimensões (mm) | Carga de trabalho | Peso por peça | |||||
A | E | B | H | K | L | Ton | kg | |
GFG-0050 | 32,0 | 20,0 | 22,5 | 9,0 | 111,0 | 138,0 | 0,5 | 0,30 |
GFG-0075 | 32,0 | 22,0 | 22,5 | 9,0 | 112,0 | 140,0 | 0,75 | 0,34 |
GFG-0100 | 38,0 | 23,0 | 29,5 | 12,0 | 133,5 | 167,0 | 1,0 | 0,57 |
GFG-0150 | 44,0 | 26,0 | 33,0 | 15,8 | 150,5 | 192,0 | 1,5 | 1,02 |
GFG-0200 | 44,0 | 28,0 | 33,0 | 15,8 | 163,0 | 208,0 | 2,0 | 1,24 |
GFG-0300 | 50,0 | 35,0 | 39,0 | 18,0 | 190,0 | 242,0 | 3,0 | 2,25 |
GFG-0500 | 64,0 | 43,0 | 53,0 | 25,0 | 248,5 | 318,0 | 5,0 | 4,66 |
GFG-0750 | 70,0 | 55,0 | 53,0 | 28,5 | 282,0 | 369,0 | 7,5 | 7,40 |
GFG-1000 | 79,0 | 61,0 | 58,0 | 32,0 | 332,0 | 431,0 | 10,0 | 10,60 |
GFG-1500 | 105,0 | 81,0 | 114,0 | 40,0 | 431,0 | 547,0 | 15,0 | 21,40 |
GFG-2000 | 105,0 | 82,5 | 105,0 | 40,0 | 472,0 | 603,0 | 20,0 | 32,00 |
