Tabela de Soquete Cunha
NORMA U.S. FED. RR-S-550-D TYPE C

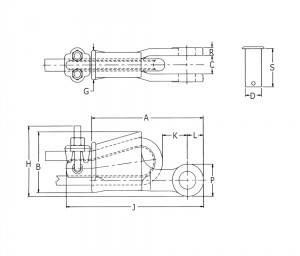

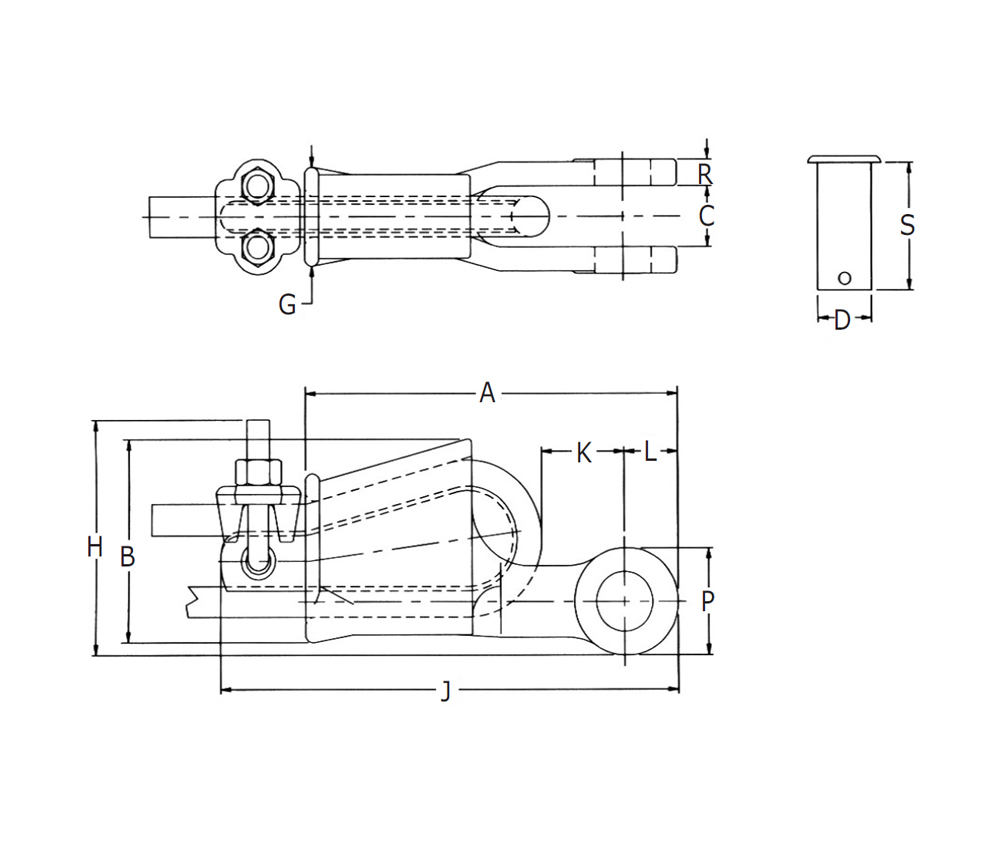

| CÓDIGO REFERÊNCIA | DIÂMETRO CABO | DIMENSÕES (MM) | CARGA DE TRABALHO | PESO POR PEÇA | ||||||||
| A | B | C | G | L | P | R | D | S | TONS | KGS | ||
| SOQC - 10 | 3/8 | 145 | 69,1 | 20,6 | 35,1 | 22,4 | 39,6 | 11,2 | - | - | 2 | 1,44 |
| SOQC - 13 | 1/2 | 175 | 88,1 | 25,4 | 41,1 | 26,9 | 49,3 | 12,7 | - | - | 2,5 | 2,79 |
| SOQC - 16 | 5/8 | 210 | 109 | 31,8 | 53,8 | 31,0 | 57,2 | 14,2 | 29,18 | 71,0 | 5 | 4,40 |
| SOQC - 18 | 3/4 | 251 | 130 | 38,1 | 62,0 | 35,6 | 66,8 | 16,8 | 33,98 | 85,39 | 6,3 | 6,58 |
| SOQC - 22 | 7/8 | 286 | 149 | 44,5 | 68,5 | 42,4 | 79,5 | 19,1 | 41,51 | - | 10 | 9,75 |
| SOQC - 26 | 1” | 325 | 161 | 51,0 | 74,7 | 51,0 | 95,5 | 22,4 | - | - | 12,5 | 13,9 |
| SOQC - 30 | 1.1/8 | 365 | 176 | 57,0 | 84,0 | 57,0 | 108 | 25,4 | - | - | 13 | 20,5 |
| SOQC - 32 | 1.1/4 | 415 | 222 | 66,5 | 90,5 | 59,5 | 114 | 26,9 | - | - | 14 | 29,4 |
| SOQC - 38 | 1.1/2 | 490 | 235 | 76 | 102 | 77 | 146 | 34 | - | - | 15 | 49,3 |
| SOQC - 44 | 1.3/4 | 569 | 286 | 90 | 145 | 85 | 170 | 40 | - | - | 18 | 78,8 |
| SOQC - 48 | 1.7/8 | 610 | 307 | 96 | 156 | 91 | 182 | 43 | - | - | 20 | 94,5 |
| SOQC - 50 | 2” | 650 | 327 | 102 | 166 | 97 | 194 | 46 | - | - | 22 | 116,3 |
